Software des OpenVario Segelflugrechners

Micro-SD-Karte vorbereiten

Bevor der OpenVario-Segelflugrechner eingesetzt werden kann muss das Linux Image auf die SD-Karte geladen werden. Dieses Image beinhaltet das Linux Betriebssystem, die Display-Einstellungen und XCSoar. Ohne dies SD-Karte würde das OpenVario nicht hochfahren

Wie lädt man das Image auf die SD-Karte?

  1. Lade das Programm balenaEtcher herunter.
  2. Lade das OpenVario image von der offiziellen Github-Seite
  3. Starte balena Etcher.
  4. Klicke auf „Flash from file“ und wähle die heruntergeladene OpenVario-Image-Datei aus. Die Datei muss nicht manuell entzippt werden. Diesen Schritt übernimmt Etcher.
  5. Wähle unbedingt die richtige SD-Karte aus! Es werden im nächsten Schritt alle Dateien unwiderruflich von der SD-Karte gelöscht!
  6. Drücke auf „Flash!“ und warte, bis der Vorgang beendet wurde.
  7. Jetzt kann die Micro-SD-Karte in das OpenVario gesteckt und anschließend eingeschaltet werden!

Welches OpenVario Image sollte man installieren?

Für jede Displaygröße gibt es ein eigenes Image. Die Displaygröße ist im Dateinamen vermerkt:

  • Für das 5.7″ OpenVario von SteFly nutze bitte die Image-Datei „…-openvario-57-lvds.rootfs.img.gz“.
  • Für das 7″ OpenVario von SteFly nutze bitte die Image-Datei „…-openvario-7-CH070.rootfs.img.gz“.

Link zum offiziellen Image für das 5.7″ OpenVario: Image 22304

Link zum aktuellsten Image für das 5.7″ OpenVario von Freevario: Image 23110

Link zum offiziellen Image für das 7″ OpenVario: Image 22304

Link zum aktuellsten Image für das 7″ OpenVario von Freevario: Image 23110



Software Übersicht

Wenige Sekunden nach dem Einschalten des OpenVarios bzw. nachdem es mit Strom versorgt wurde sollte das Display aufleuchten und das OpenVario fährt hoch. XCSoar startet automatisch.

Nach einem kurzen ersten Test von XCSoar können Anpassungen in der Software vorgenommen werden. Hierfür schalte das OpenVario aus und fahre es erneut hoch. In das OV-Menü gelangt man, indem die “ESC”-Taste (bzw. X) gedrückt wird, während der Ladebalken beim Hochfahren angezeigt wird.

Eine detaillierte Beschreibung des OpenVario Menüs gibt es im folgenden Video: OV-Menu

Was sollte man alles einstellen?

  • Displayorientierung
  • Sprache (Englisch oder Deutsch)
  • Sensorkalibrierung

Dann sollten noch ein paar Dateien per USB-Stick übertragen werden:

  • Karten
  • Wegpunkte
  • Lufträume

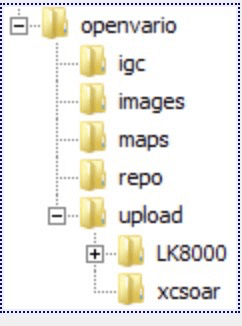

Hierzu muss der USB-Stick nach  FAT32 formatiert sein. Der USB-Stick benötigt eine besondere Struktur, um für das OpenVario gelesen werden zu können. Informationen zur Ordnerstruktur gibt es hier: OpenVario USB-Stick
